Теплообменники типа SPS предназначены для работы со средами с высокими рабочими давлениями и температурами и превосходно подходят для применения в качестве подогревателей, холодильников и конденсаторов.

Конструкция с разъемным корпусом

  • Доступ к теплообменной поверхности для очистки: Сторона пластин — нет. Сторона кожуха – да.
  • Рабочая температура сред, °С: от минус 60 до 400
  • Рабочее давление, бар: 40
  • Материал пластин: Нержавеющая сталь AISI304, AISI316L, SMO254, Titan*
  • Материал корпуса: Углеродистая сталь, нержавеющая сталь и другие*
  • Толщина пластин, мм: 0,8 — 1,2
  • Площадь теплообмена, м2: 0,5 — 500

* другие материалы доступны по запросу

Сварная конструкция

  • Доступ к теплообменной поверхности для очистки: нет
  • Рабочая температура сред, °С от минус 60 до 400
  • Рабочее давление, бар: 63
  • Материал пластин: -
  • Материал корпуса: -
  • Толщина пластин, мм: -
  • Площадь теплообмена, м2: -

По специальному заказу возможно изготовление теплообменников с рабочим давлением до 80 бар и температурой до 600 °С.

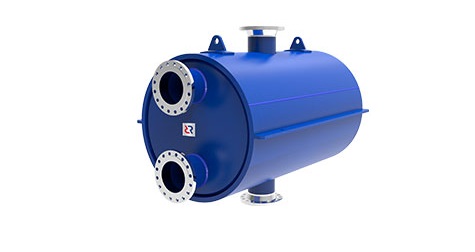

Конструкция сварного пластинчатого теплообменника SPS

Сварной теплообменник SPS состоит из корпуса, с опорными ребрами и сварного пакета теплообменных пластин, с приваренными к нему дистанцирующими ребрами и размещенного внутри корпуса.

Корпус состоит из лицевой плиты, кожуха, фланца, приваренного к кожуху и торцевой плиты. В лицевой плите и кожухе (корпусе) выполнены отверстия для подвода и отвода сред с приваренными к ним патрубками, либо выполнены посадочные места под фланец. Для крепления теплообменника к опорным конструкциям или фундаменту на корпусе предусмотрены опорные ребра.

Предусмотрены два вида конструкции: с разъемным корпусом и с неразъемным корпусом (полностью сварная конструкция).
